旋流板设计要点
旋流板塔的设计是确保其高效稳定运行的核心，需综合考虑流体力学、传质传热、材料科学等多方面因素。以下是关键设计要点。
一、旋流板核心设计
1.叶片角度（β）
范围：通常25°~45°（与水平面夹角）。
-影响：
-小角度（25°~30°）：低压降、弱旋流，适合低浓度污染物。
-大角度（35°~45°）：强离心力、高捕集效率，但阻力增大。
-建议：优先选用30°~35°平衡效率与能耗。
2.叶片数量与形状
-数量：16~24片（塔径≤2m时），反渗透，需保证相邻叶片重叠率15%~30%防止气流短路。
-形状：
-直板叶片：易加工，成本低。
-弧形叶片：气流分布更均匀，压降降低5%~10%。
3.径向覆盖率（关键参数）
-叶片径向投影宽度总和/塔截面积×100%→目标值70%~85%。
-覆盖率不足→气流逃逸；过高→阻力剧增。

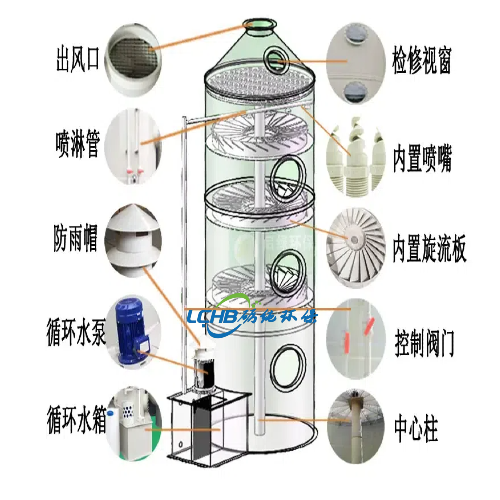

二、塔体结构设计
1.塔径（D）计算
-基于空塔气速（v）：
\[D=\sqrt{\frac{4Q}{\piv}}\]
-\(Q\)：废气流量（m³/h）
-\(v\)：推荐2~4m/s（过高导致液泛，过低降低离心力）
2.塔高（H）分层设计
3.进气方式优化
-切向入口：强制旋流，入口风速≥15m/s。
-导流锥：底部进气时必备，反渗透，避免气流直冲破坏旋流。
三、喷淋系统设计
1.液气比（L/G）
-范围：0.5~3L/m³（依污染物类型调整）：
-除尘/降温：0.5~1.5L/m³
-化学吸收（如脱硫）：1.5~3L/m³
-计算公式：[喷淋量(L/h)=Q\times(L/G)]
2.喷嘴选型与布置
-类型：
-螺旋喷嘴（覆盖率好，抗堵塞）
-空心锥喷嘴（雾化细，适合吸收）
-布置原则：
-喷淋覆盖率≥150%（重叠喷洒）
-距旋流板0.8~1.2m，避免液滴碰撞板片。
四、运行参数控制
1.压降（ΔP）管理
-正常范围：800~1500Pa
-过高预警：可能堵塞或液泛→需设压差传感器。
2.临界液泛气速
-设计气速≤80%液泛气速（通过实验或CFD模拟确定）。
五、材质选择（按工况严选）
六、辅助系统设计要点
1.除雾器
-类型：折流板式（压降低）、丝网式（效率＞99%）。
-位置：塔顶出口前，需设冲洗装置防结垢。
2.循环水系统
-pH控制：加药泵自动调节（如NaOH维持pH=10~12脱硫）。
-防堵塞：过滤器精度≤2mm，循环泵用耐腐蚀渣浆泵。
3.检修设计
-每层旋流板下方设检修孔（≥DN500）
-塔体预留视镜观察液位及堵塞情况。
七、设计验证流程
1.理论计算：初步确定塔径、板数、液气比。
2.CFD模拟：验证气流分布、压降、液滴轨迹（推荐ANSYSFluent）。
3.中试验证：按1:5~1:10搭建模型，优化参数。
4.工业放大：依据相似准则（如欧拉数Eu、韦伯数We）缩放。
常见设计失误规避
-错误：叶片角度全塔统一
修正：多级旋流板采用角度递增设计（如30°→35°→40°），PP，逐级增强捕集。
-错误：忽略除雾器压降
修正：总压降=旋流板压降×1.3（含除雾器余量）。
-错误：喷淋层正对旋流板
修正：错开30°角度布置，避免液滴直接冲击叶片。
掌握以上要点可显著提升旋流板塔的脱除效率（粉尘＞95%，气态污染物＞85%）并延长使用寿命。实际设计中需结合具体工况（如废气成分、温度、湿度）进行参数微调，必要时联合填料塔或活性炭吸附做深度净化。
